JINK 超级网关 VRF · 旗舰中央空调网关
整栋别墅。
同一个舒适节奏。
同步全屋空调，也照顾每一间。
让温度、模式与风速，回应家人的不同习惯。
全屋同步 · 分房间管理 · Matter over Wi-Fi
把整屋的设置，放在一起调整。

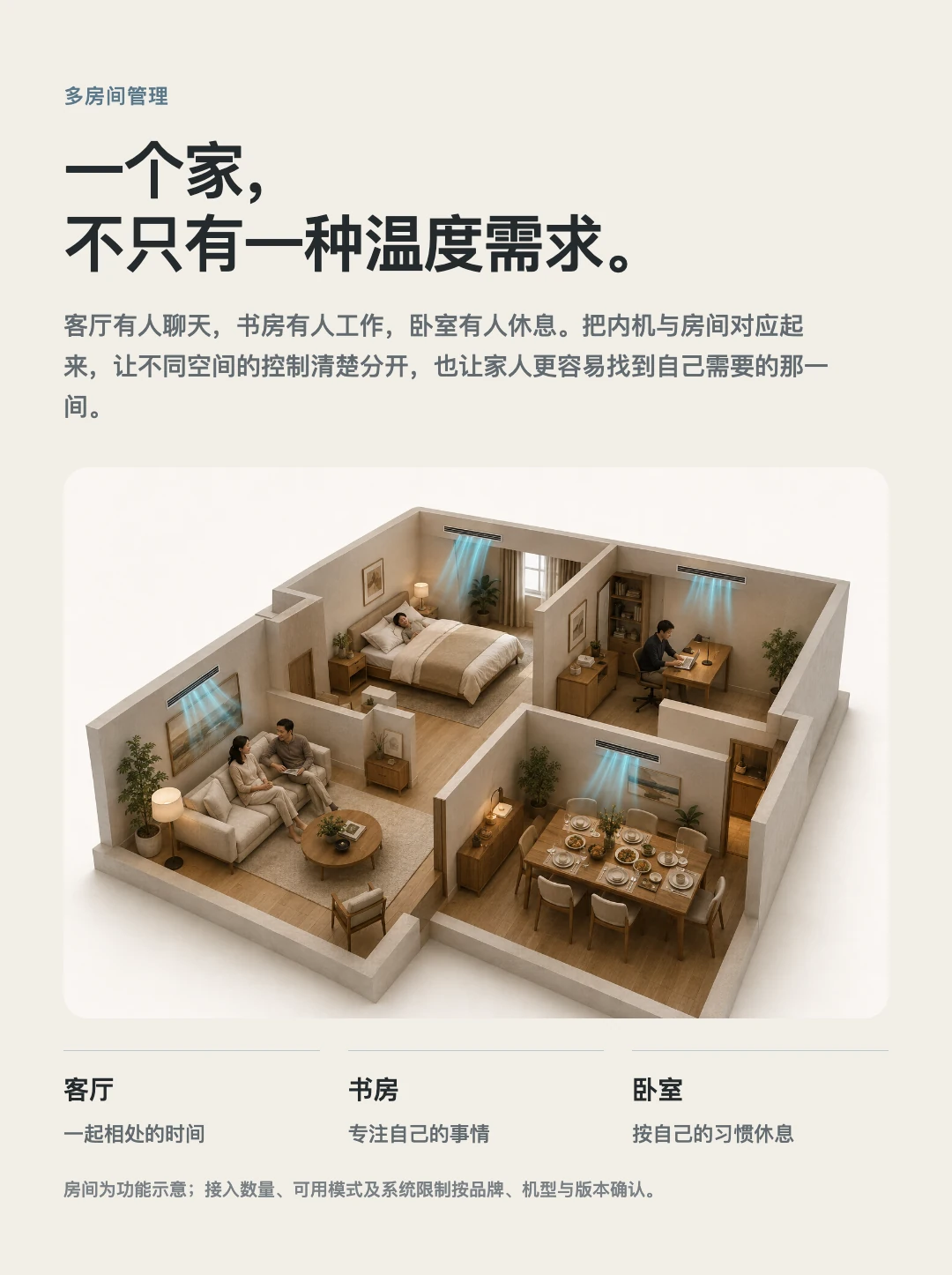

不同房间，保留自己的温度。
从轻柔送风，到更明显的气流。
让中央空调进入熟悉的家庭平台。
归家时刻
门打开，
先把一天放下。
出门前想起天气，归家前想起家。提前为常用房间安排空调设置，把回家的第一件事，留给放下钥匙、走向家人。
让别墅进入归家场景 ↗远程访问需兼容且联网的家庭控制器，并满足所用平台条件。
一整栋，听你的。
把手指的变化，
交给每一个出风口。
选择房间，调整设定温度、模式与风速。
开启全屋同步，让六个空间一起响应。
网页交互为本地模拟，不连接实际空调。六个房间是别墅场景示例；气流颜色、速度和范围用于表达操作变化。

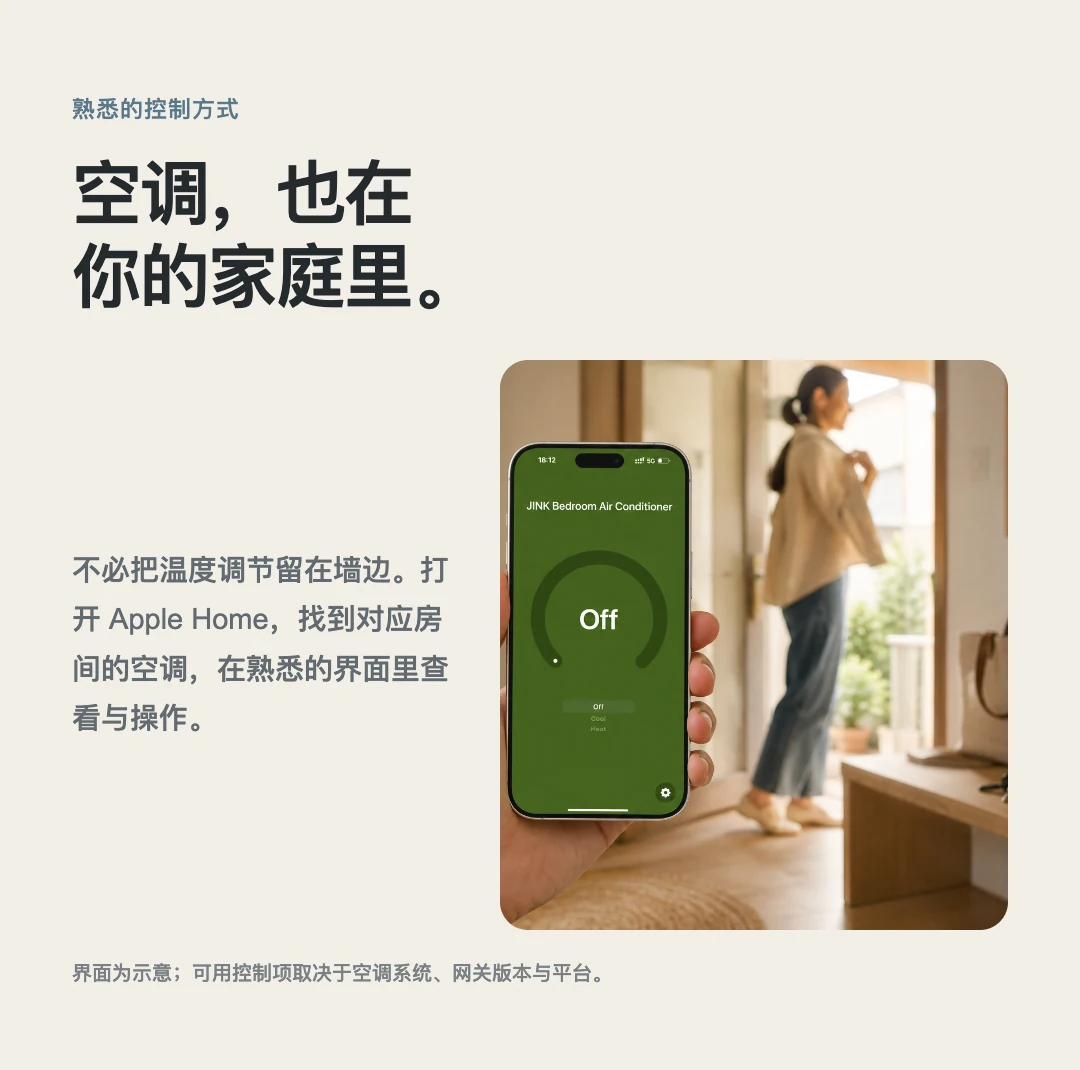

你熟悉的家庭界面
墙上的空调，
也在你的手机里。
主卧空调。19.5°。降温。
在房间名称下，找到清楚的控制。
开关、设定温度和运行模式，随手查看与调整。将内机对应到真实房间，让空调与家里的其他设备拥有共同的日常入口。
可用控制项与温度反馈以空调系统及平台为准。

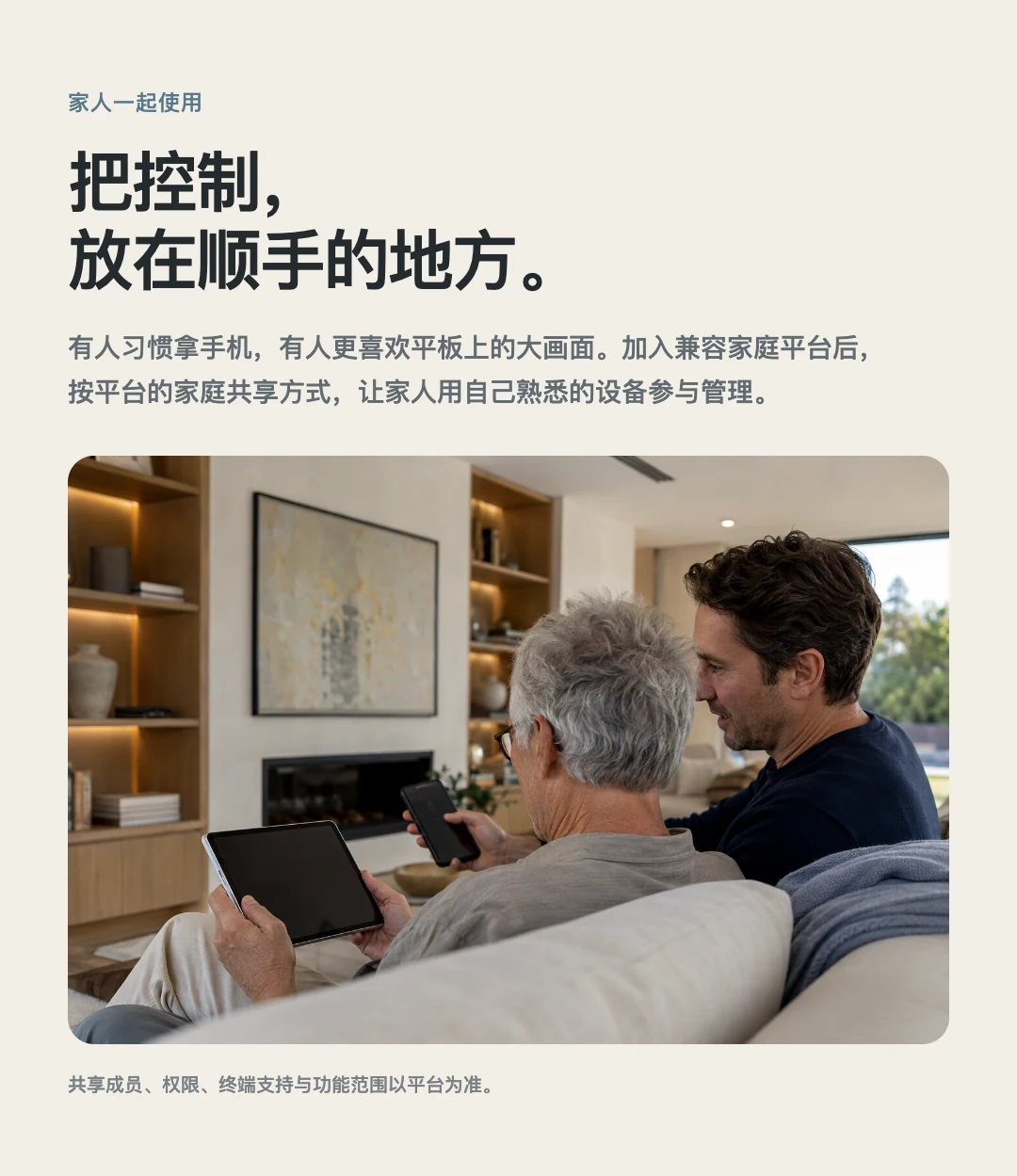

家人一起使用
把控制，
放在顺手的地方。
有人习惯拿手机，有人更喜欢平板上的大画面。按照兼容平台的家庭共享方式，让家人用自己熟悉的设备，找到所在房间的空调。
家庭成员、权限、终端支持与可用功能以平台为准。

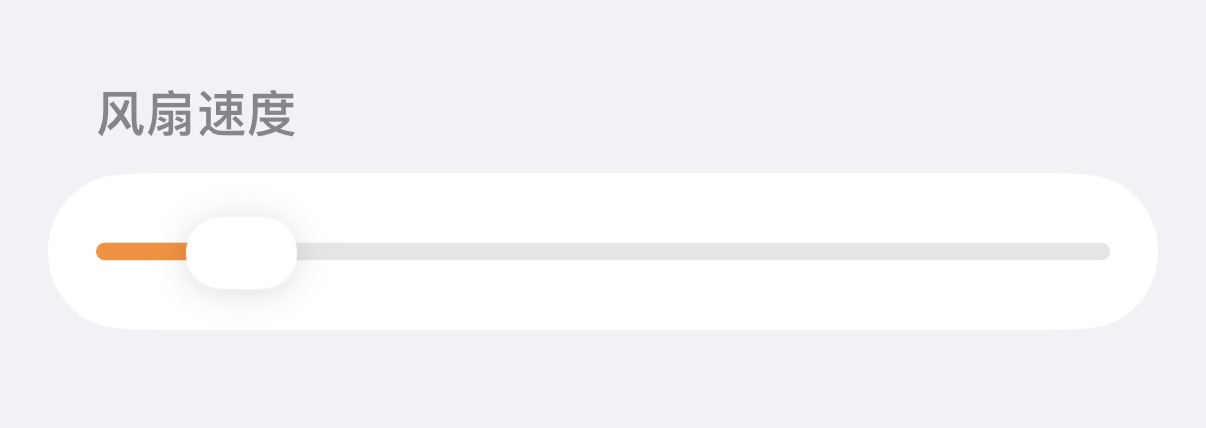

轻重之间，自有分寸
让风，
也合你的心意。
会客时，让空间更快有舒适的体感。
准备休息时，把送风调得轻一些。
顺着滑块，找到当下喜欢的节奏。

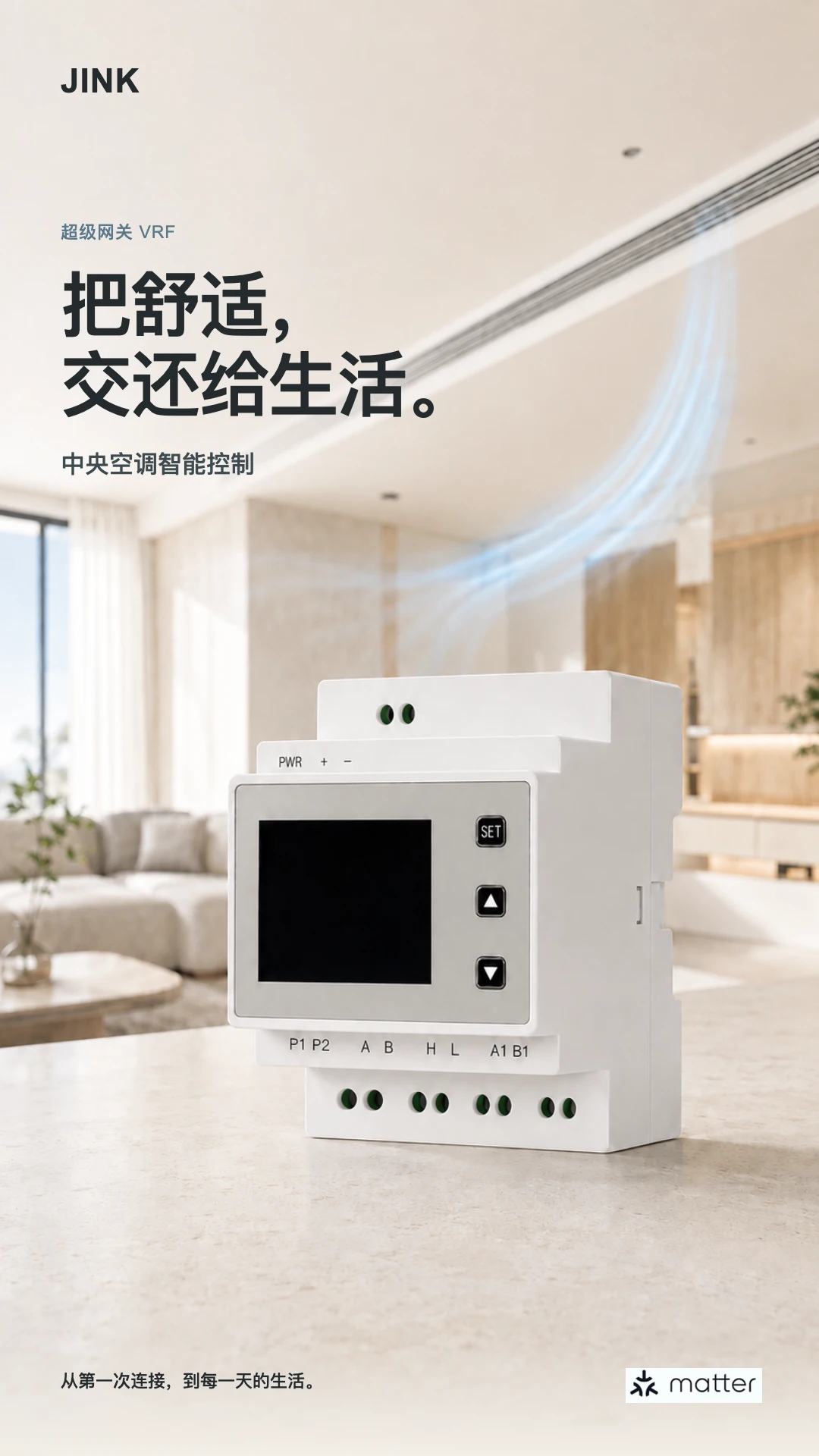

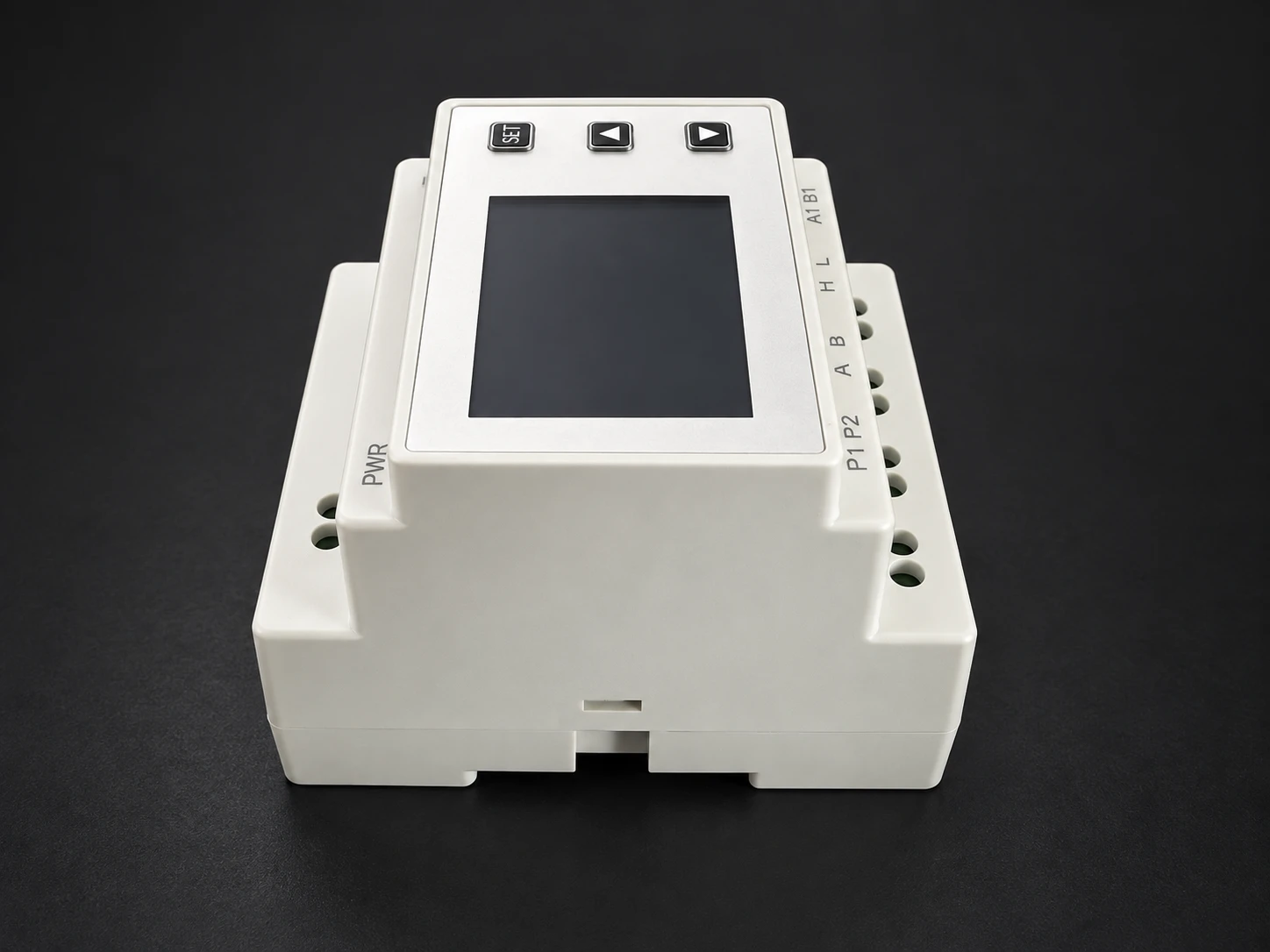

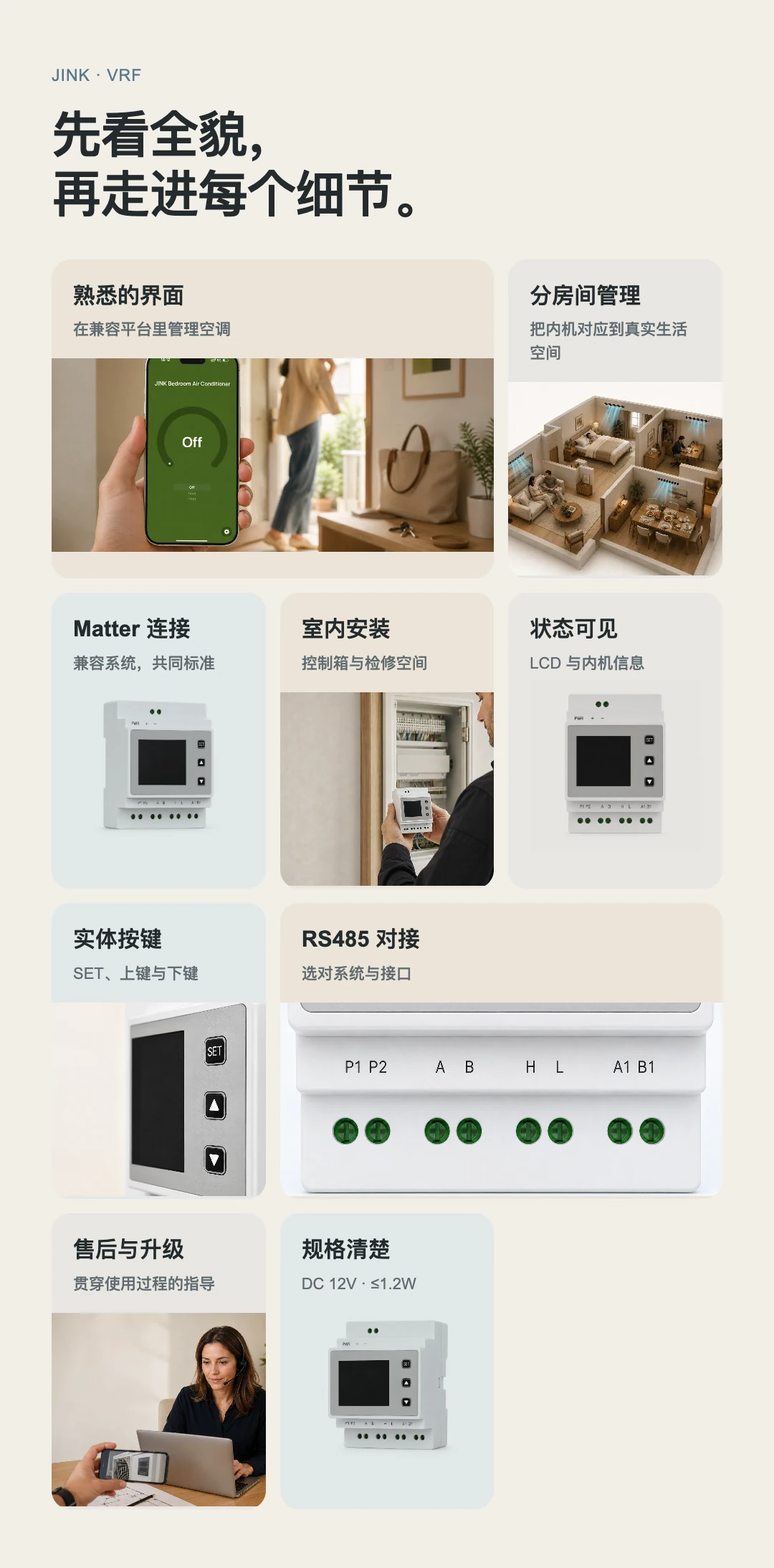

精巧结构，为现场而设计
把设备安顿好，
把空间还给生活。
阶梯形外壳、凸起的屏幕面板与底部卡扣，
让接线与现场操作各有其位。
安装前，为接线、散热与维护留出位置。
阶梯形外壳让面板、接线端子与底座清晰分层。安装前结合尺寸与接线走向，安排合适的位置。
LCD 状态显示
查看品牌、内机地址、运行状态和可用故障信息，让现场调试有据可查。
SET 与上下按键
切换菜单和设置，长按 SET 确认。具体操作与本机固件说明保持一致。
室内导轨安装
设置在适合的控制箱或受保护的检修位置，供电和通讯线路按机型接入。

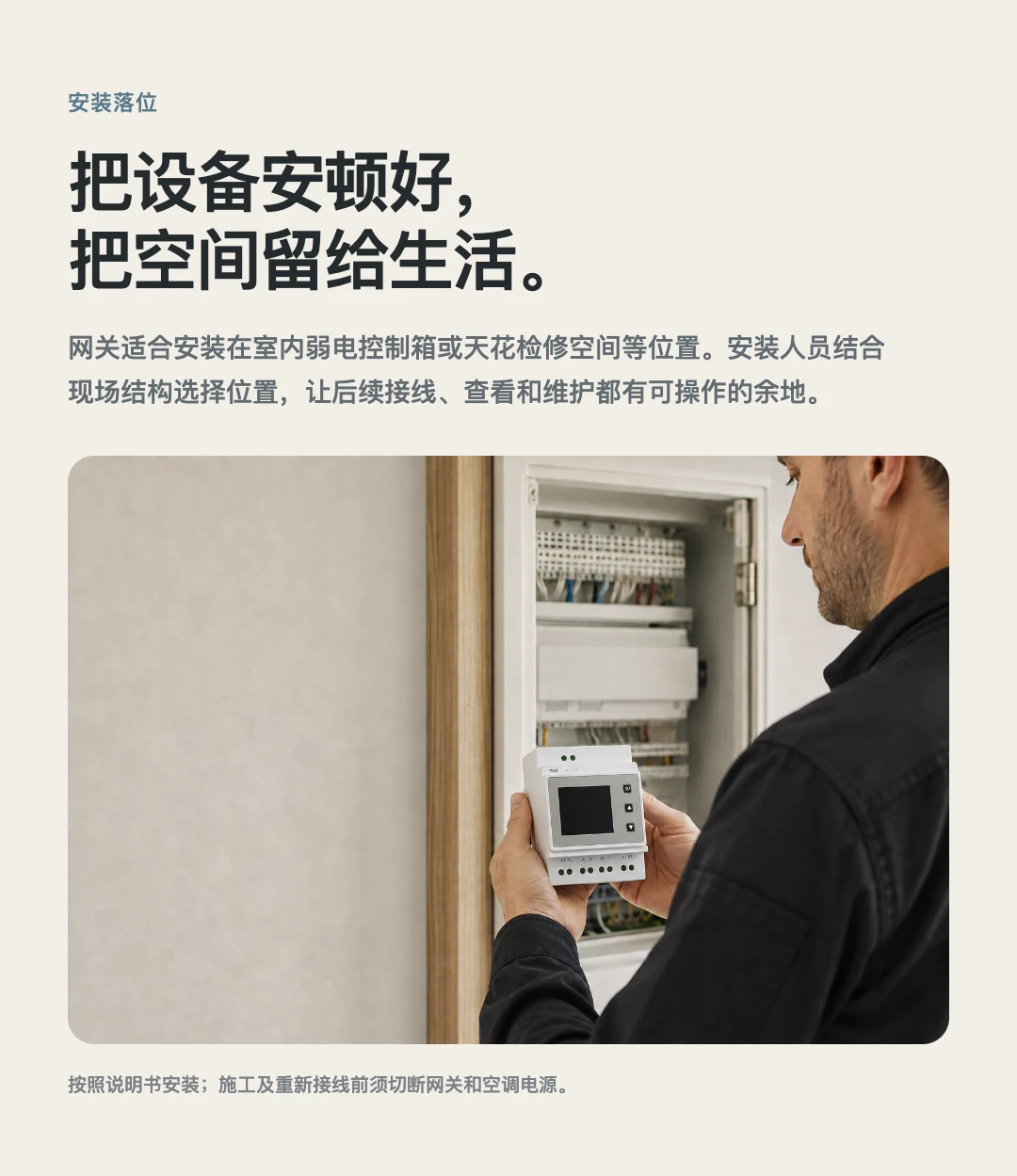

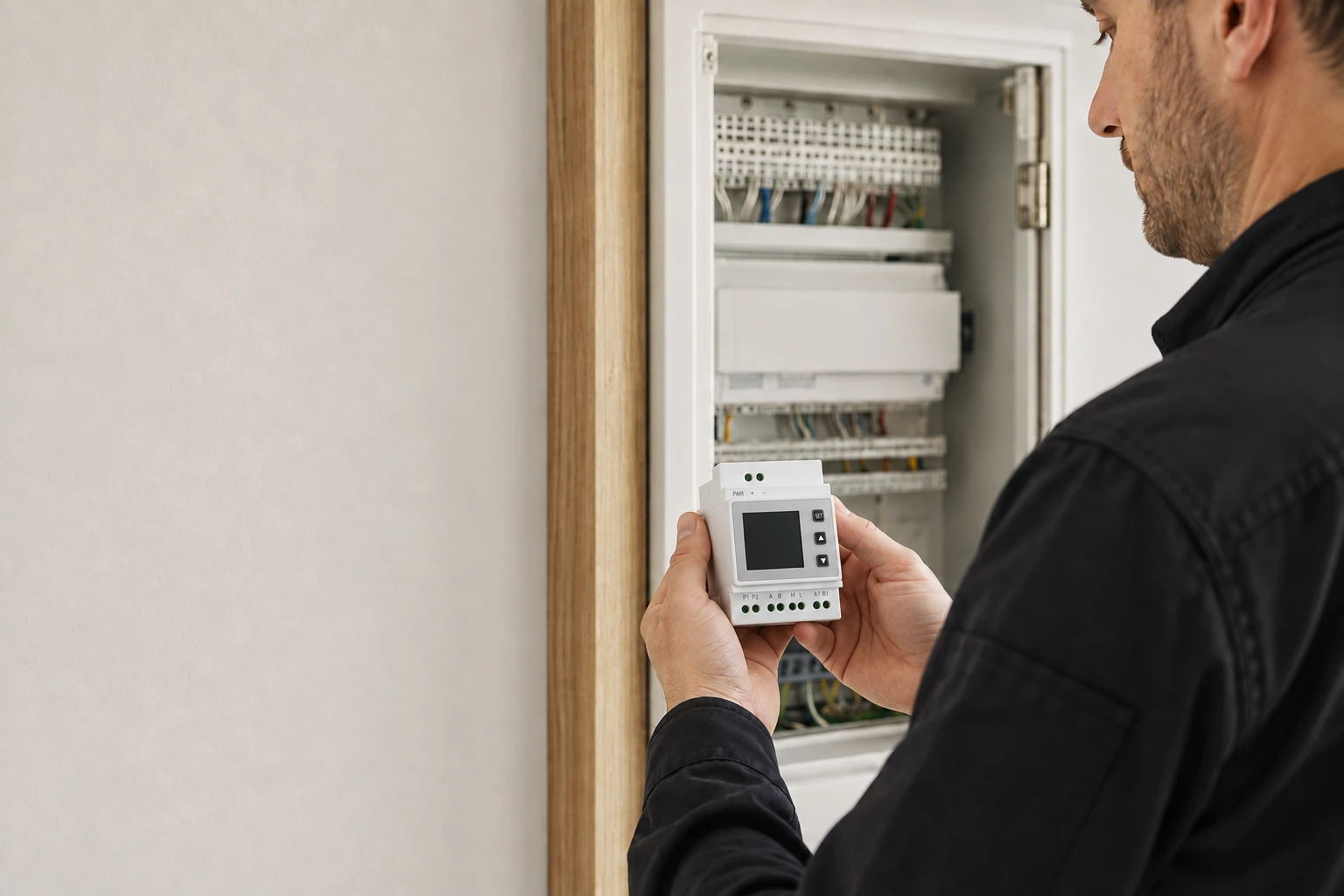

安装落位
藏进空间，
让舒适走到眼前。

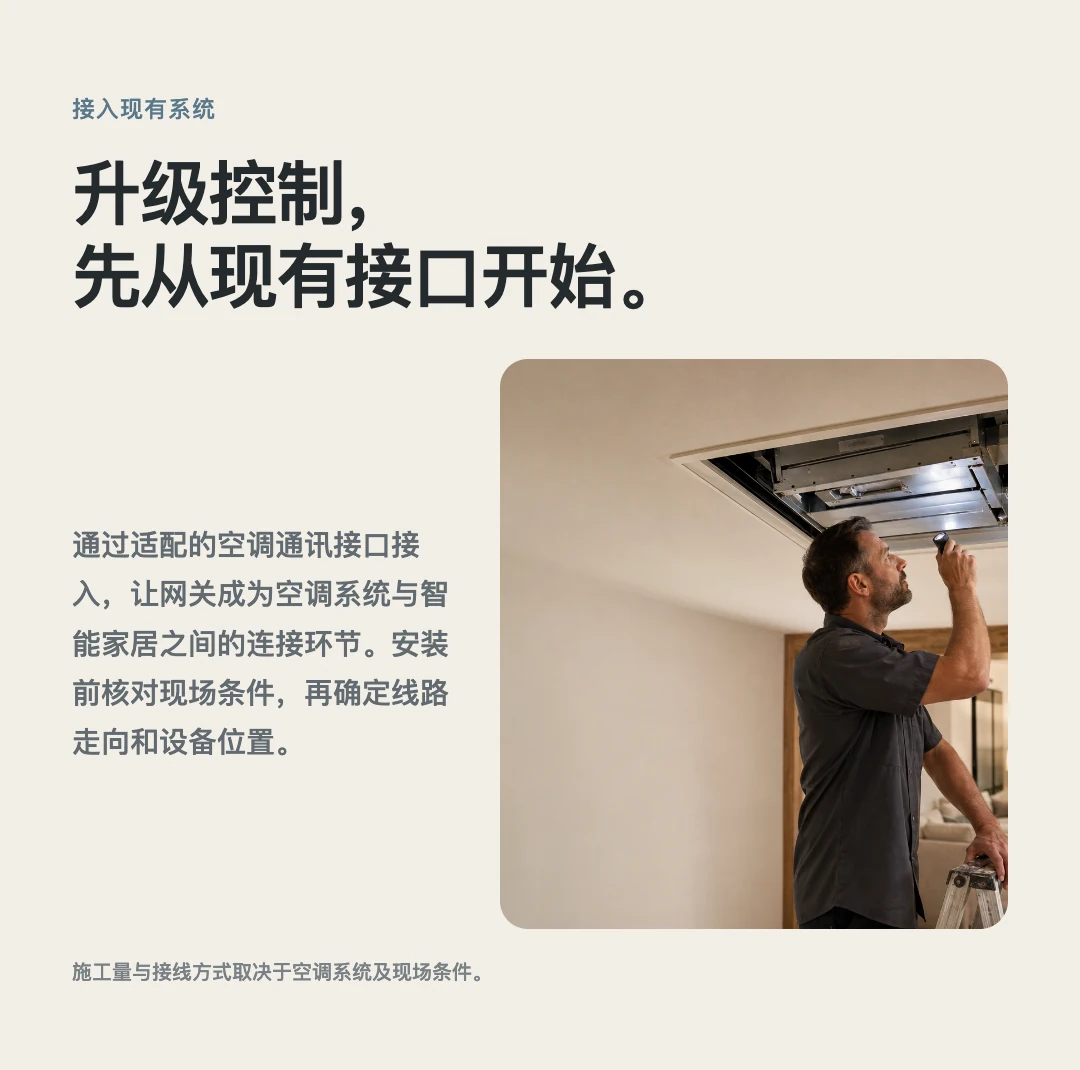

选择室内合适的弱电控制箱或天花检修空间，把网关安顿在便于接线、查看和维护的位置。利用适配的空调通讯接口接入，让现有系统与家庭平台有清楚的连接。
了解接线与系统适配 ↗施工及重新接线前须切断网关和空调电源。实际安装方式与施工量取决于空调系统和现场。

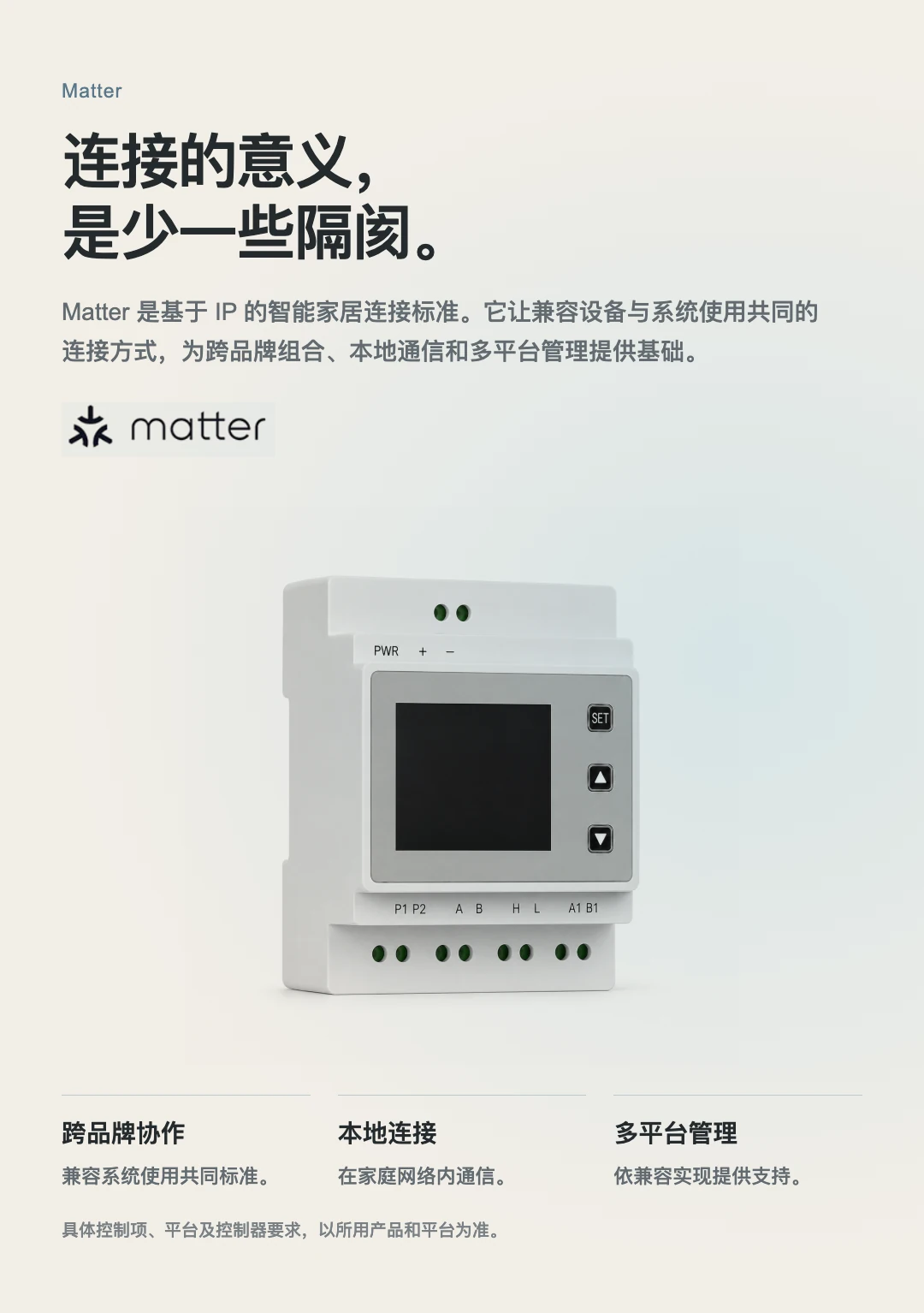

Matter · 让设备有共同语言
一套空调。
进入家的日常。
Matter 是基于 IP 的智能家居连接标准。VRF 把受支持的空调系统连接到兼容平台，让家庭控制里的房间与真实空间对应起来。

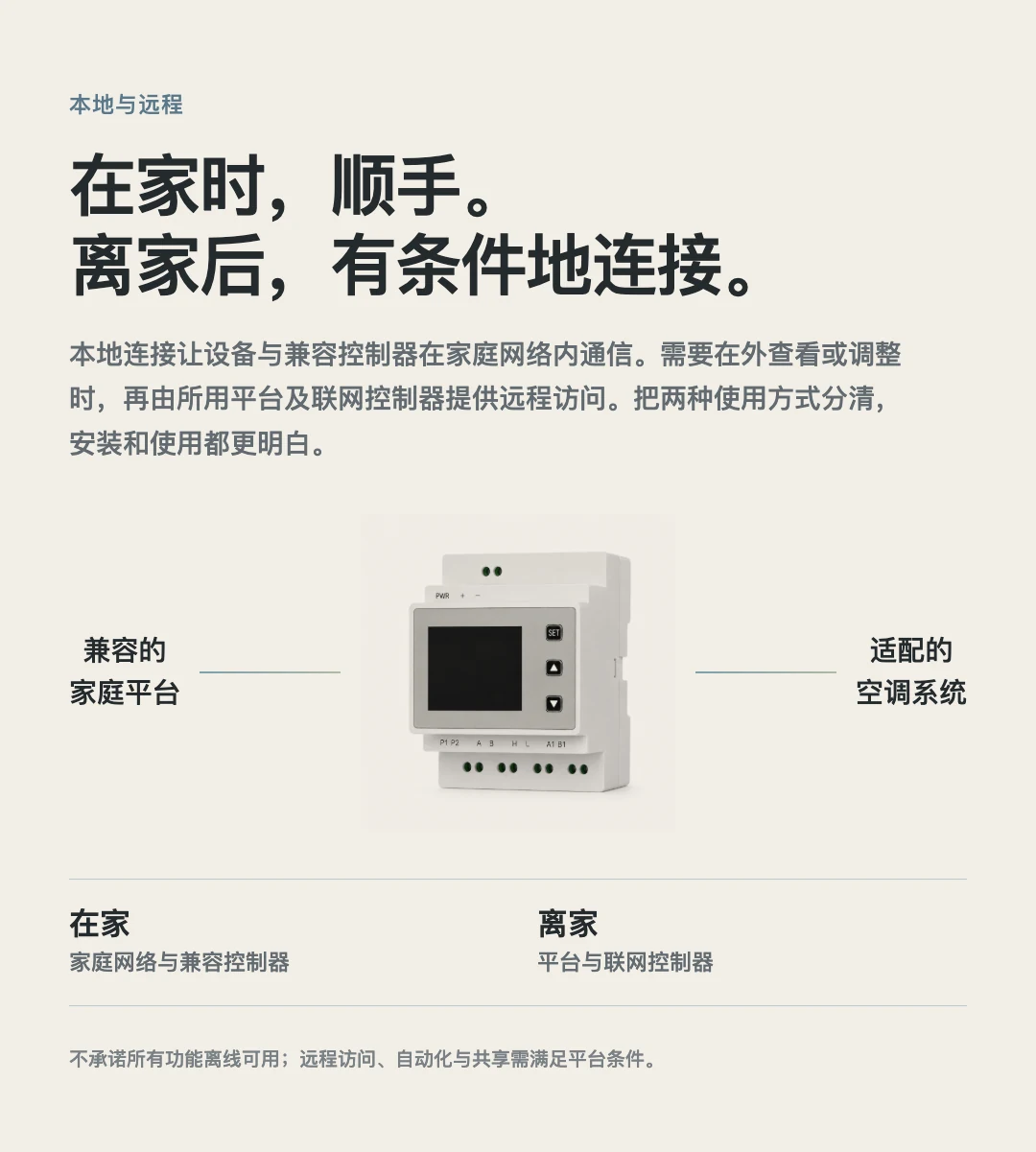

在家，本地通信
通过家庭网络与兼容控制器通信。设备、控制器与网络需要正常运行。
离家，有条件地访问
远程控制需兼容且联网的家庭控制器，以及所选平台支持。
按平台使用支持的功能
具体开关、模式、风速、共享与自动化能力，以产品版本和所用平台为准。本产品不支持米家。

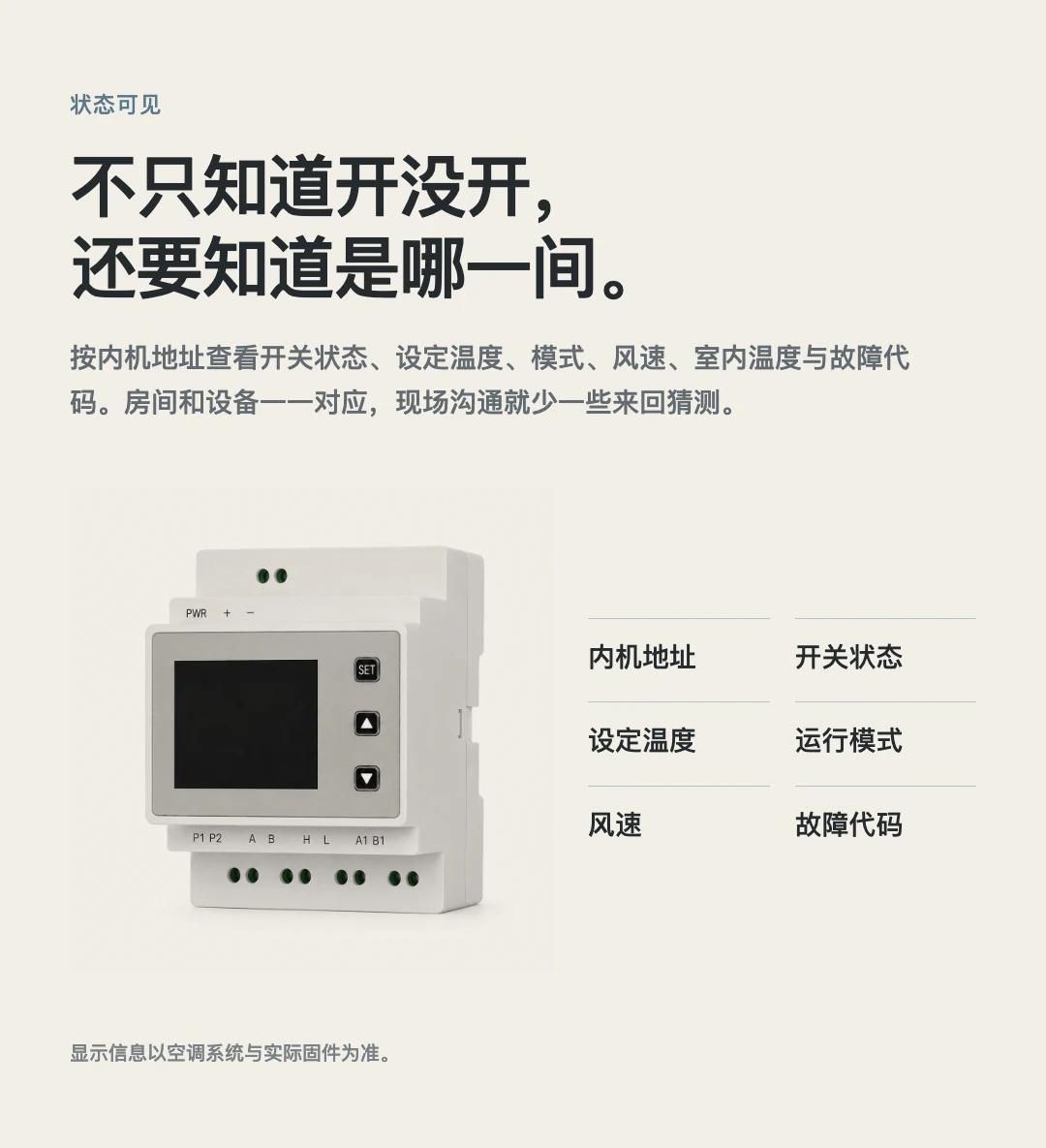

调试之后，状态依然清楚
不只知道开没开，
还知道是哪一间。

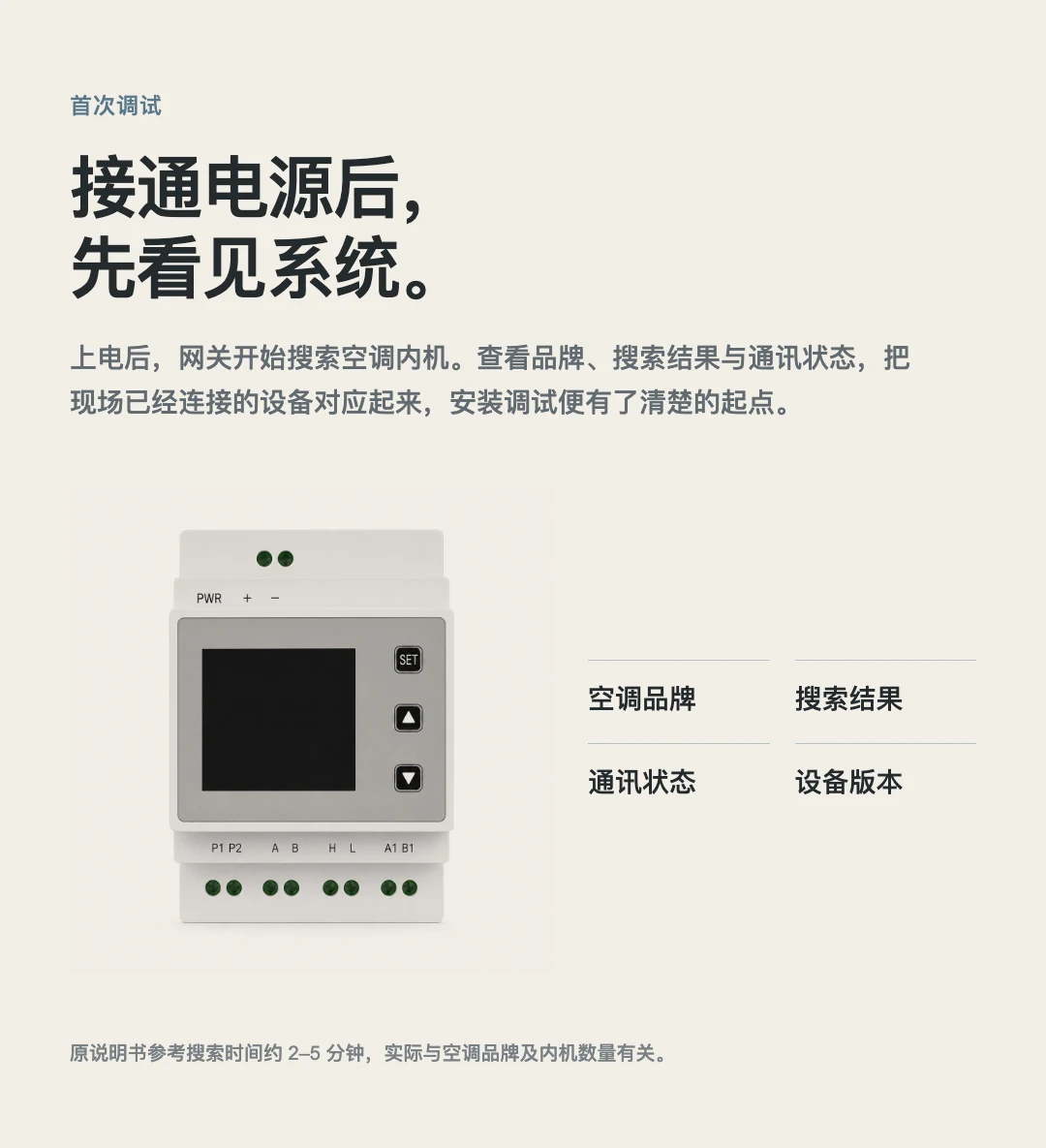

先核对搜索到的内机，再把地址对应到房间。
查看运行信息，排查时就多一份依据。
LCD，让现场信息可见。
从首次搜索，到内机状态查看，屏幕把安装人员需要的信息集中呈现。按地址逐台核对，比在房间和设备之间反复猜测更清楚。

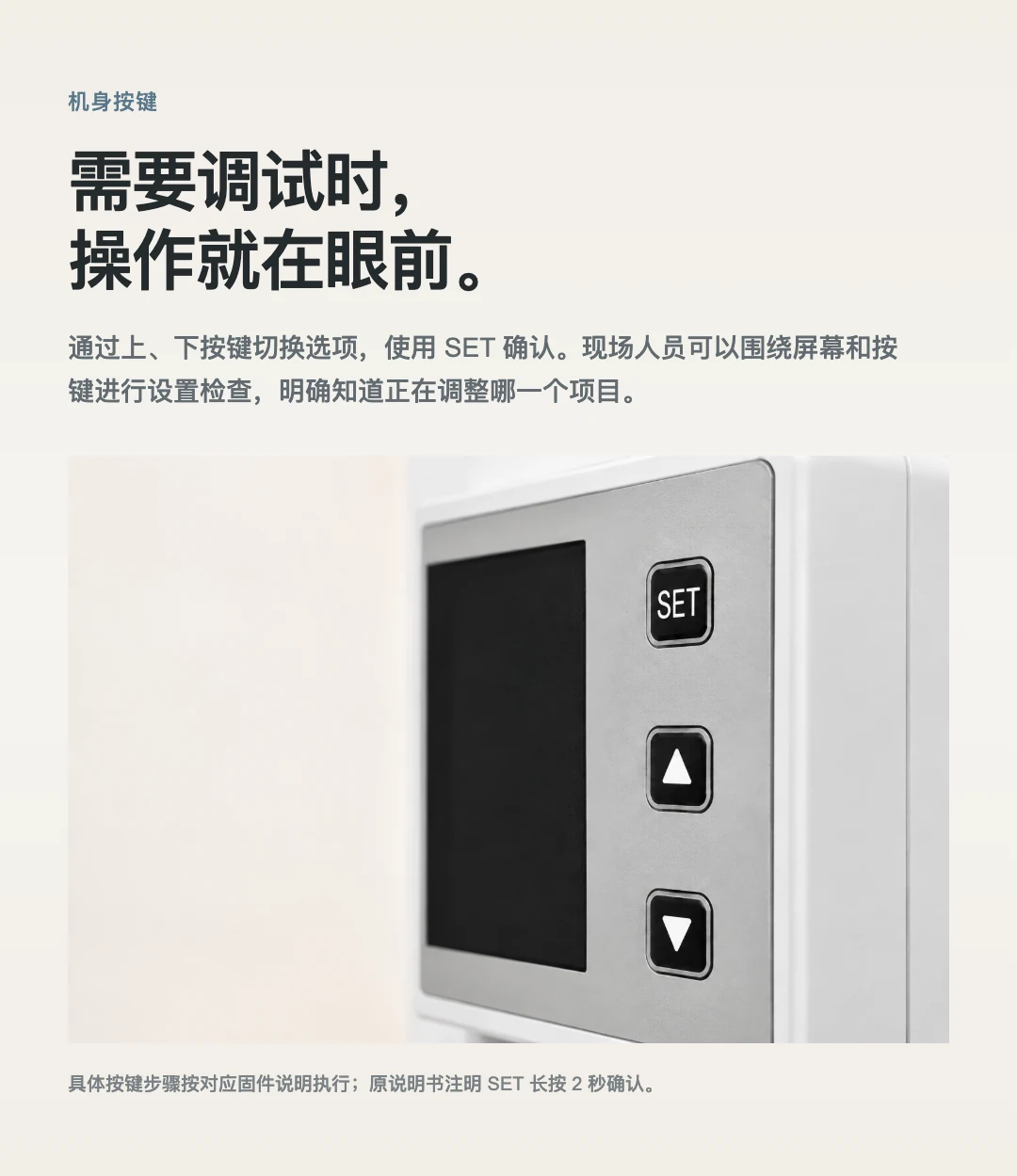

三个按键，就在机身上。
使用上下按键切换选项，长按 SET 约 2 秒确认。具体菜单与操作步骤，按对应固件说明执行。
可显示的信息与控制项取决于空调系统及本机固件。

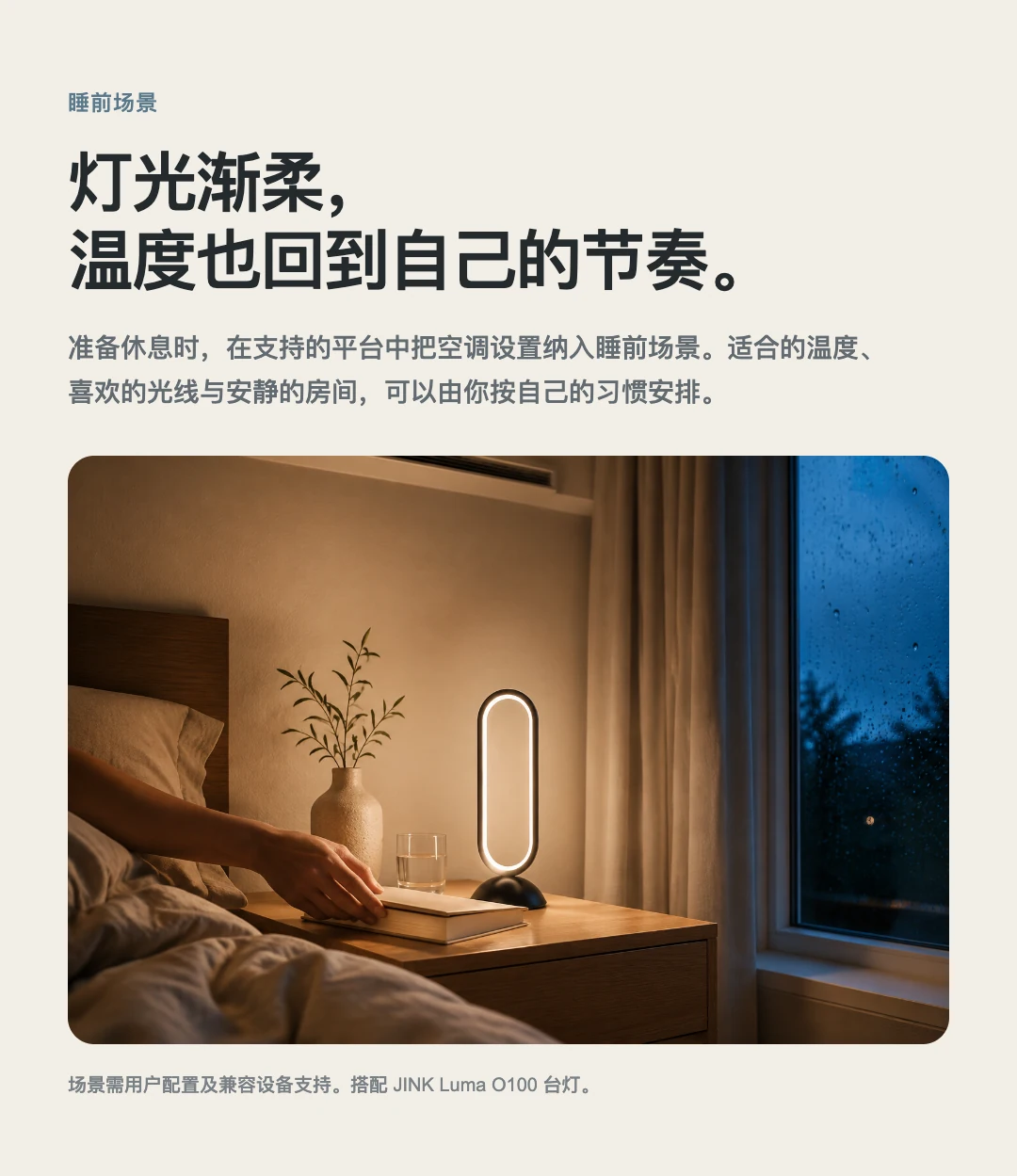

有些舒适，不必时时想起
书翻几页，
夜晚慢一点。
把空调设置与灯光安排进兼容平台的睡前场景，让房间照顾你的生活节奏。
体验入睡场景 ↗画面中的 Luma O100 ↗场景需预先配置并搭配支持的设备。台灯为生活场景搭配，非网关随附物品。
跨品牌接入 · 一个家的舒适
不同的空调品牌，
同一种从容掌控。
找到家中的空调品牌，查看接入参考。
点击品牌，探索它与 JINK VRF 的连接。
从选型，到每一天使用
连接之前，
先把系统看清楚。
品牌、完整型号、单外机或多外机结构、通讯端口照片，
让适配判断与安装沟通更清楚。
确认你的空调系统
同一个品牌可能存在不同总线和系列，需按具体机型选择接口。

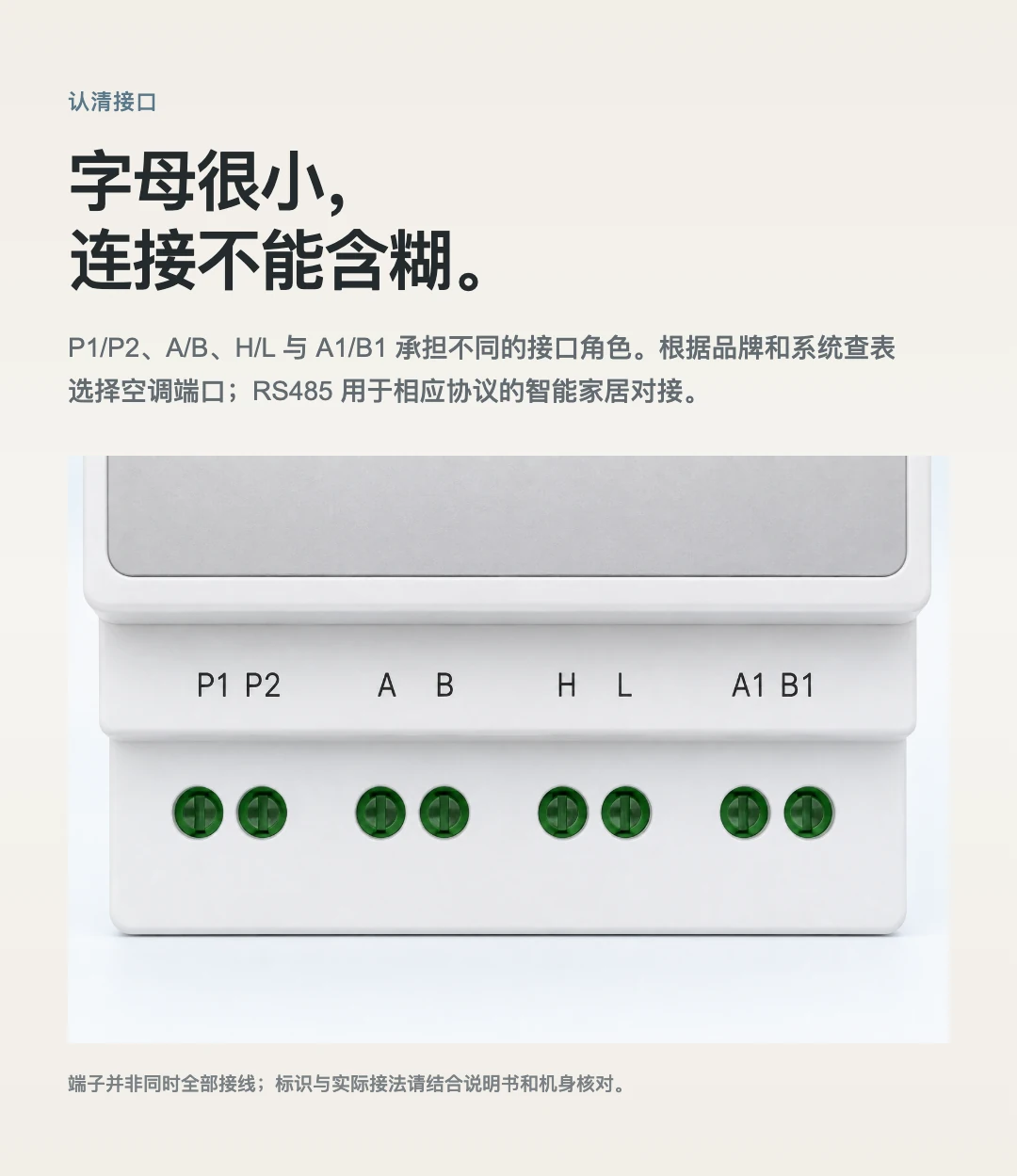

对应端子，正确供电
由专业人员断电接线，使用合适的 DC 12 V 电源，预留检修空间。
找到内机，对应房间
搜索内机通常约 2–5 分钟，随后核对内机数量、地址、状态和控制反馈。
带着信息，找到支持
出现异常时记录内机地址、故障代码和固件版本，联系售后协助排查。

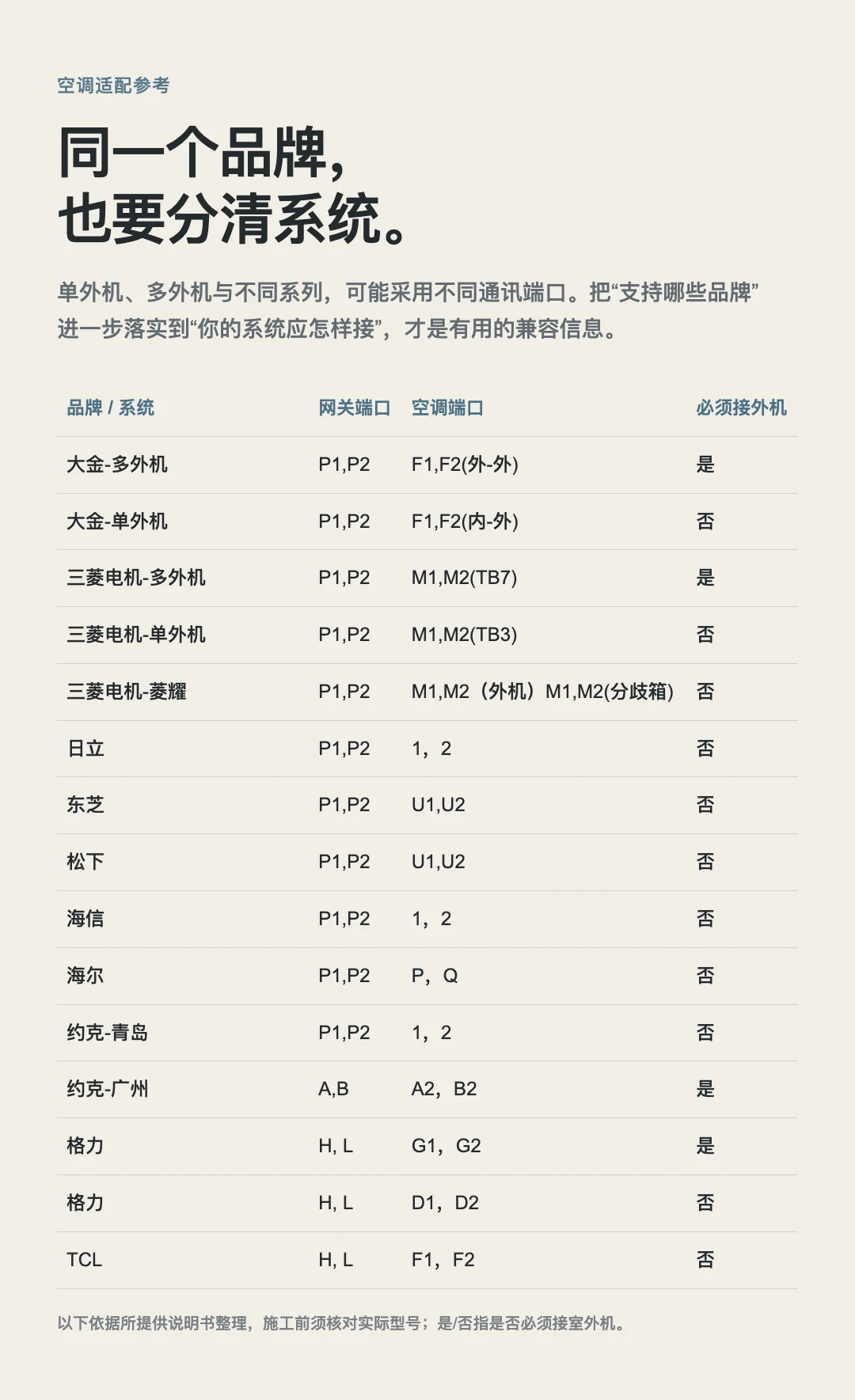

查看品牌与接线适配参考表
须结合准确机型与对应安装说明使用；不是同品牌全部型号的通用接线方法。
| 品牌 / 系统 | 网关端口 | 空调端口 | 必须接外机 |
|---|---|---|---|
| 大金-多外机 | P1,P2 | F1,F2(外-外) | 是 |
| 大金-单外机 | P1,P2 | F1,F2(内-外) | 否 |
| 三菱电机-多外机 | P1,P2 | M1,M2(TB7) | 是 |
| 三菱电机-单外机 | P1,P2 | M1,M2(TB3) | 否 |
| 三菱电机-菱耀 | P1,P2 | M1,M2（外机）M1,M2(分歧箱) | 否 |
| 日立 | P1,P2 | 1，2 | 否 |
| 东芝 | P1,P2 | U1,U2 | 否 |
| 松下 | P1,P2 | U1,U2 | 否 |
| 海信 | P1,P2 | 1，2 | 否 |
| 海尔 | P1,P2 | P，Q | 否 |
| 约克-青岛 | P1,P2 | 1，2 | 否 |
| 约克-广州 | A,B | A2，B2 | 是 |
| 格力 | H, L | G1，G2 | 是 |
| 格力 | H, L | D1，D2 | 否 |
| TCL | H, L | F1，F2 | 否 |

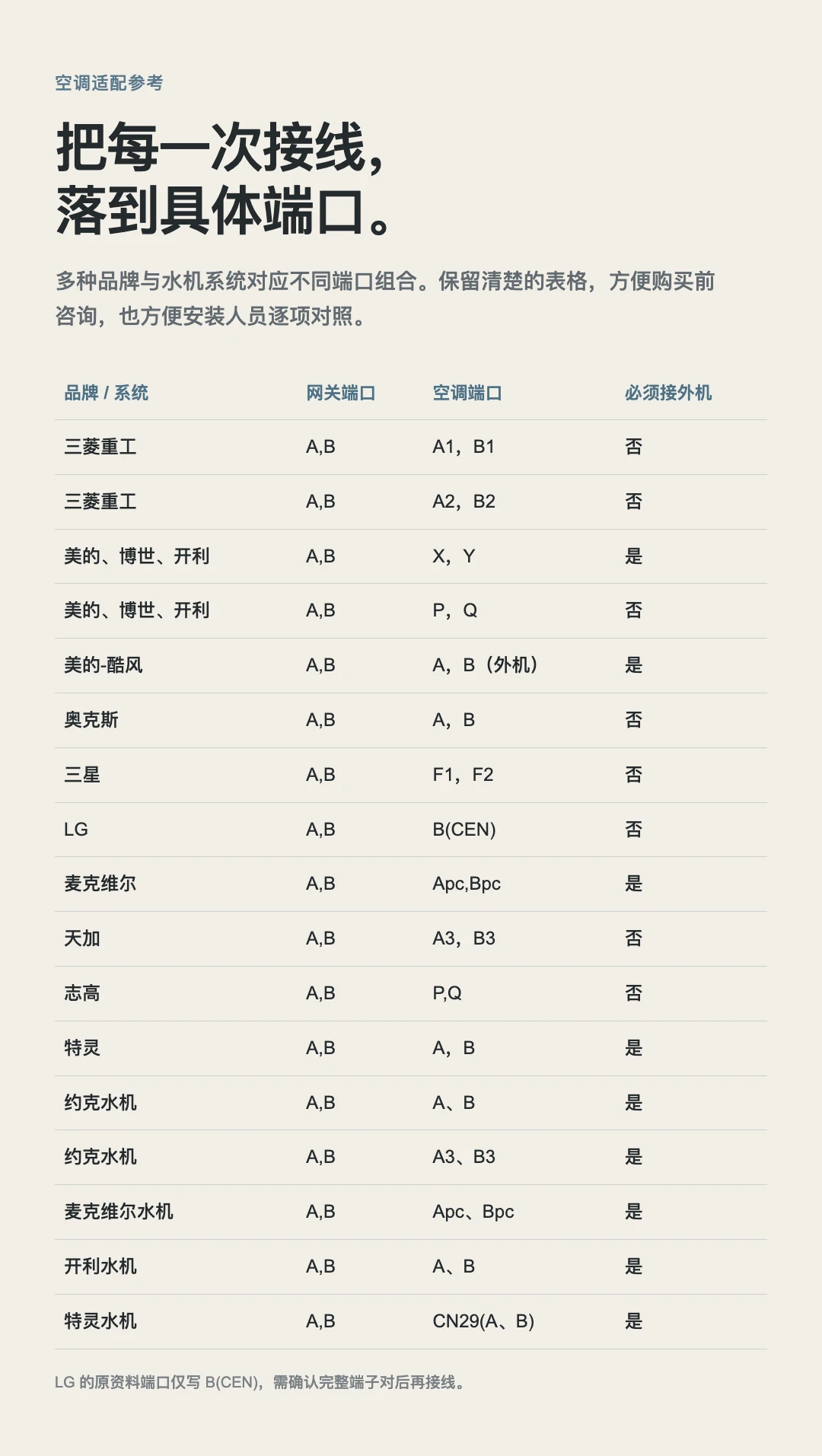

| 品牌 / 系统 | 网关端口 | 空调端口 | 必须接外机 |
|---|---|---|---|
| 三菱重工 | A,B | A1，B1 | 否 |
| 三菱重工 | A,B | A2，B2 | 否 |
| 美的、博世、开利 | A,B | X，Y | 是 |
| 美的、博世、开利 | A,B | P，Q | 否 |
| 美的-酷风 | A,B | A，B（外机） | 是 |
| 奥克斯 | A,B | A，B | 否 |
| 三星 | A,B | F1，F2 | 否 |
| LG | A,B | B(CEN) | 否 |
| 麦克维尔 | A,B | Apc,Bpc | 是 |
| 天加 | A,B | A3，B3 | 否 |
| 志高 | A,B | P,Q | 否 |
| 特灵 | A,B | A，B | 是 |
| 约克水机 | A,B | A、B | 是 |
| 约克水机 | A,B | A3、B3 | 是 |
| 麦克维尔水机 | A,B | Apc、Bpc | 是 |
| 开利水机 | A,B | A、B | 是 |
| 特灵水机 | A,B | CN29(A、B) | 是 |
LG 系统的完整端子对须根据对应机型确认后再接线。表中“是／否”表示是否必须连接室外机。
是否支持米家？
不支持米家。请选择本机支持的 Matter 平台，并核对控制器与网络条件。
全屋同步与分房间控制有什么区别？
全屋同步用于统一调整已接入的空调；分房间控制用于按内机分别调整。实际支持的控制项、系统分组与模式组合，取决于空调系统、网关固件和家庭平台。
网页上的气流是真实测量结果吗？
这是交互演示。气流颜色、速度、范围和设定值用于说明功能，不代表风量、噪声、降温速度或温控精度的测量值。
网口可以直接联网吗？
本版本以太网接口为预留接口。请按 Matter over Wi-Fi 的实际配置与说明使用。

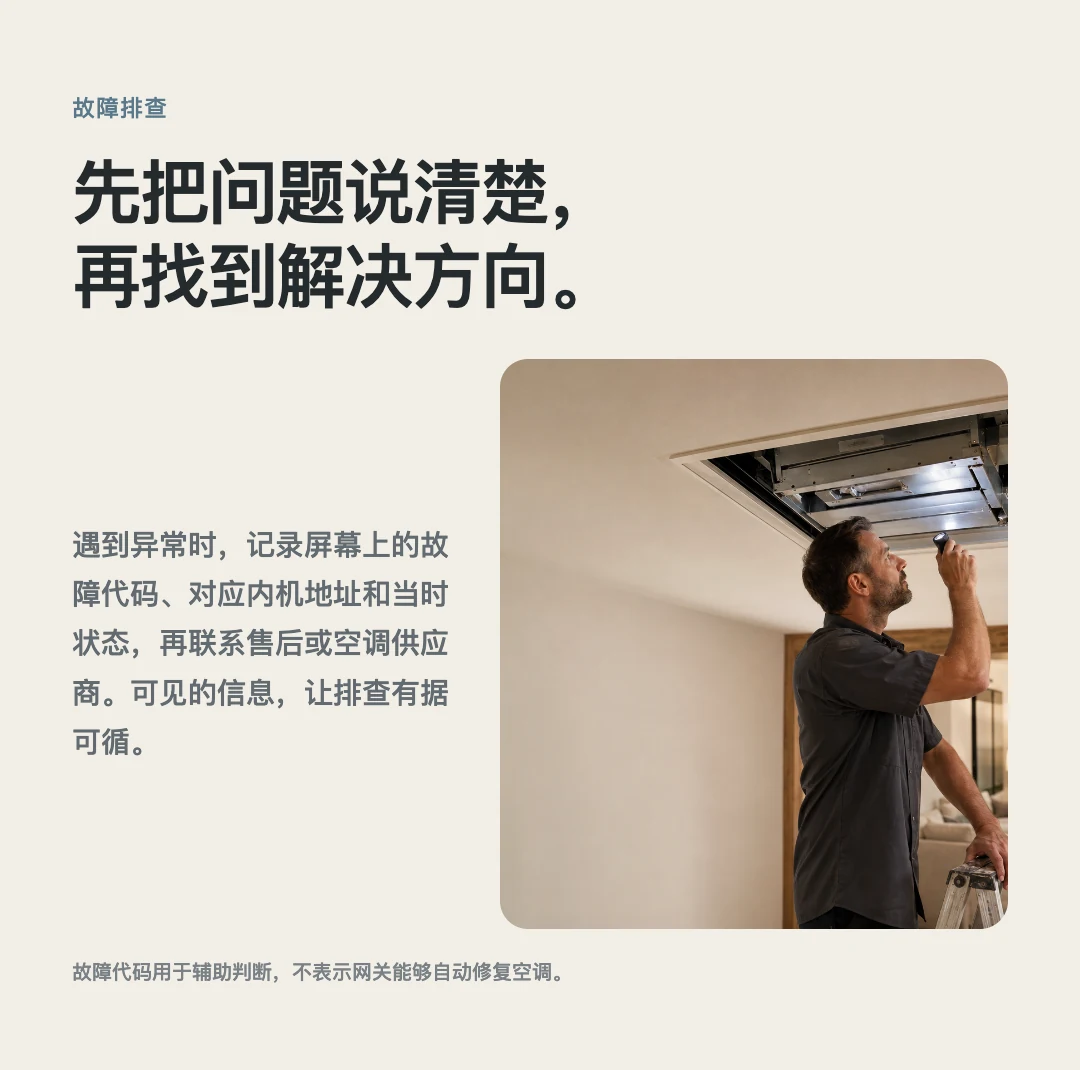

故障排查
把问题说清楚，
再找到解决方向。
温度没有按预期变化，或某个房间显示异常时，先记录对应内机地址、故障代码和当时状态。带着这些信息联系售后或空调供应商，让排查从具体问题开始。
故障代码用于辅助判断；维护与检修应由相应专业人员完成。

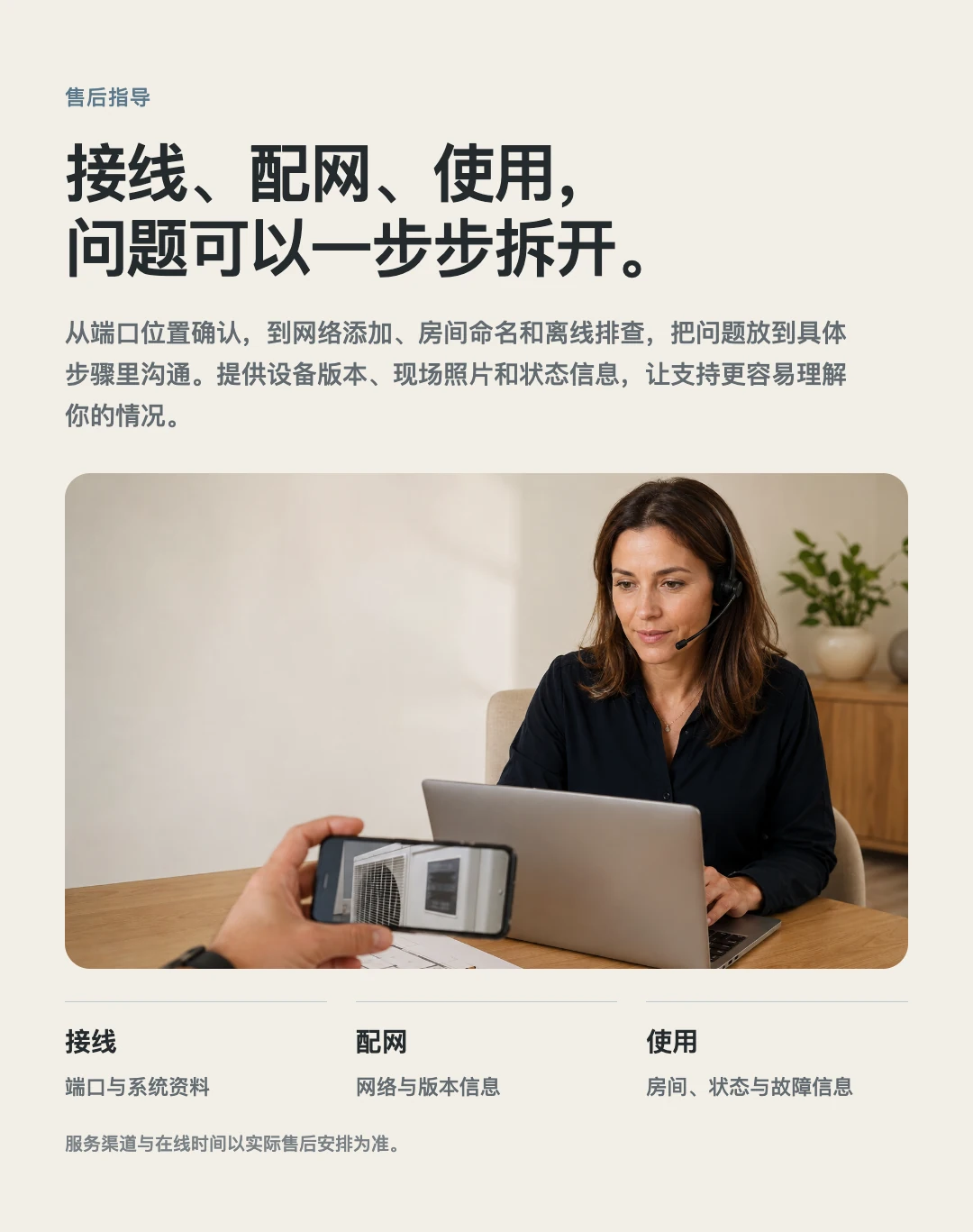

售前到售后
接线、配网、使用，
一步步说明白。
购买前确认品牌、完整型号和单外机或多外机结构；安装时核对端口；连接后完成房间命名。遇到问题，把设备版本、现场照片和屏幕状态一起提供，让沟通更清楚。
获取产品支持 ↗

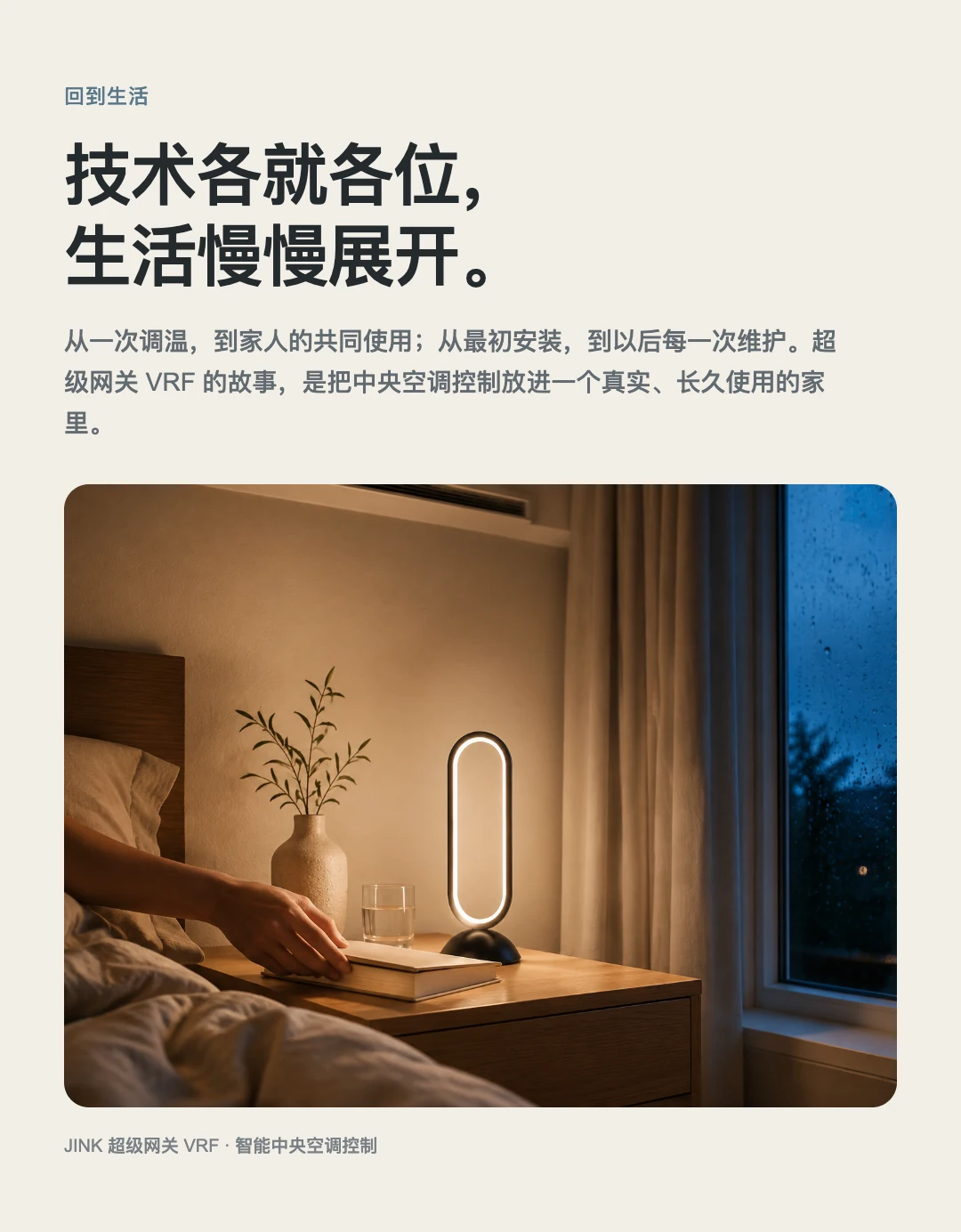

从交付，到长久使用
安装完成，
故事还在继续。

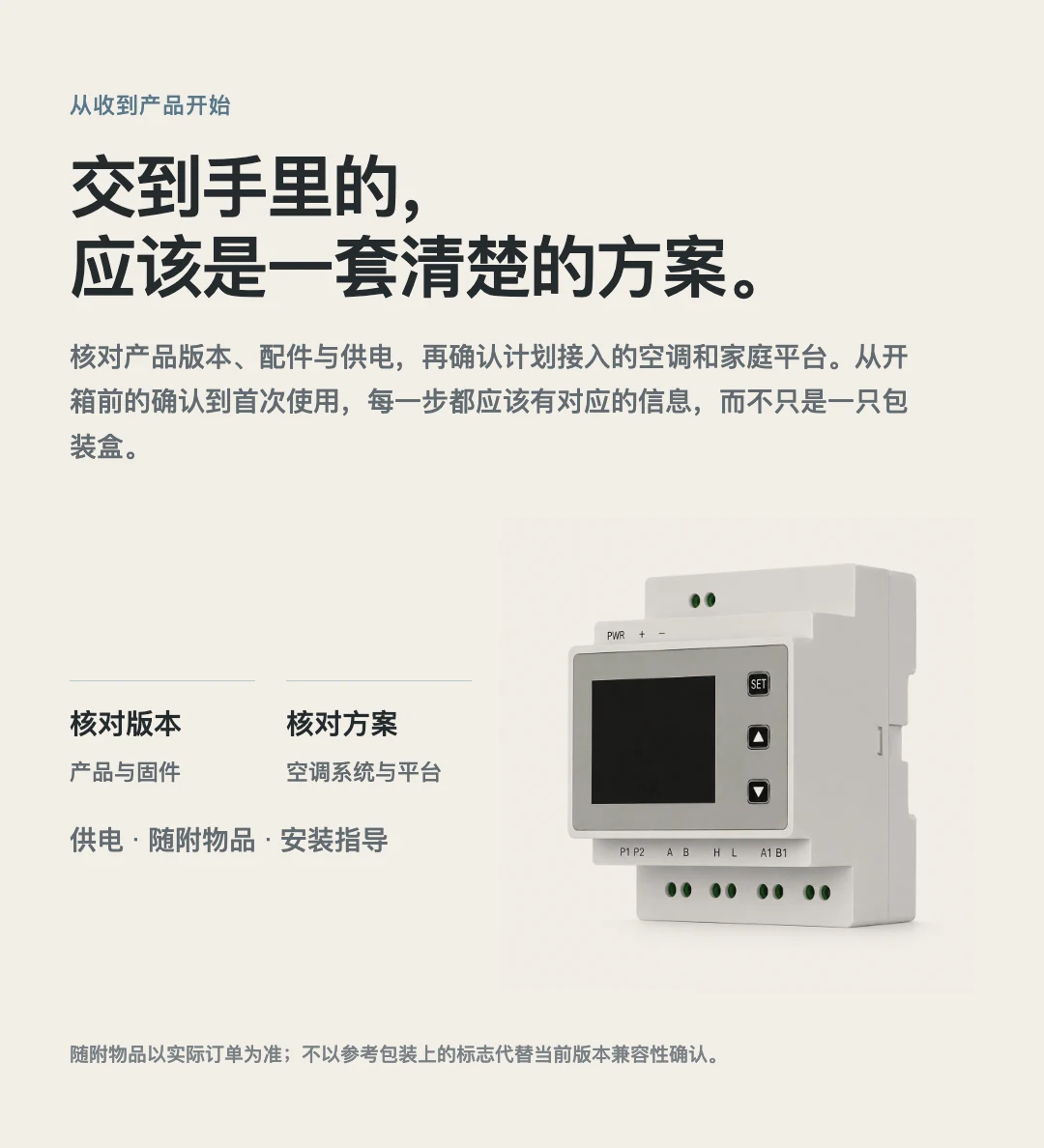

收到产品，核对配置
确认产品版本、配件、供电与计划接入的空调系统。随附物品以实际订单为准。

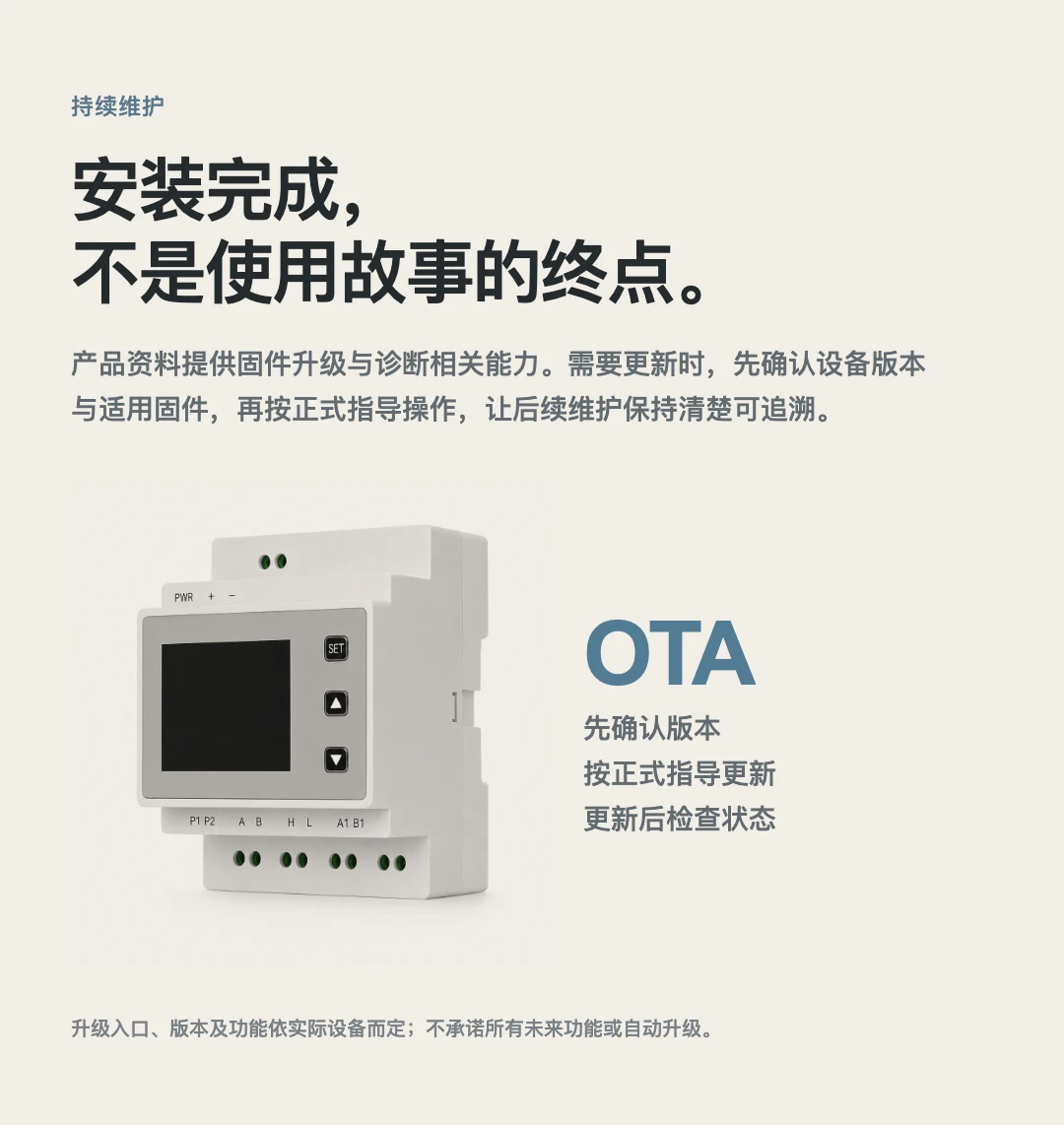

需要更新，先确认版本
按本机支持的升级入口与正式指导选择适用固件，让后续维护清楚可追溯。

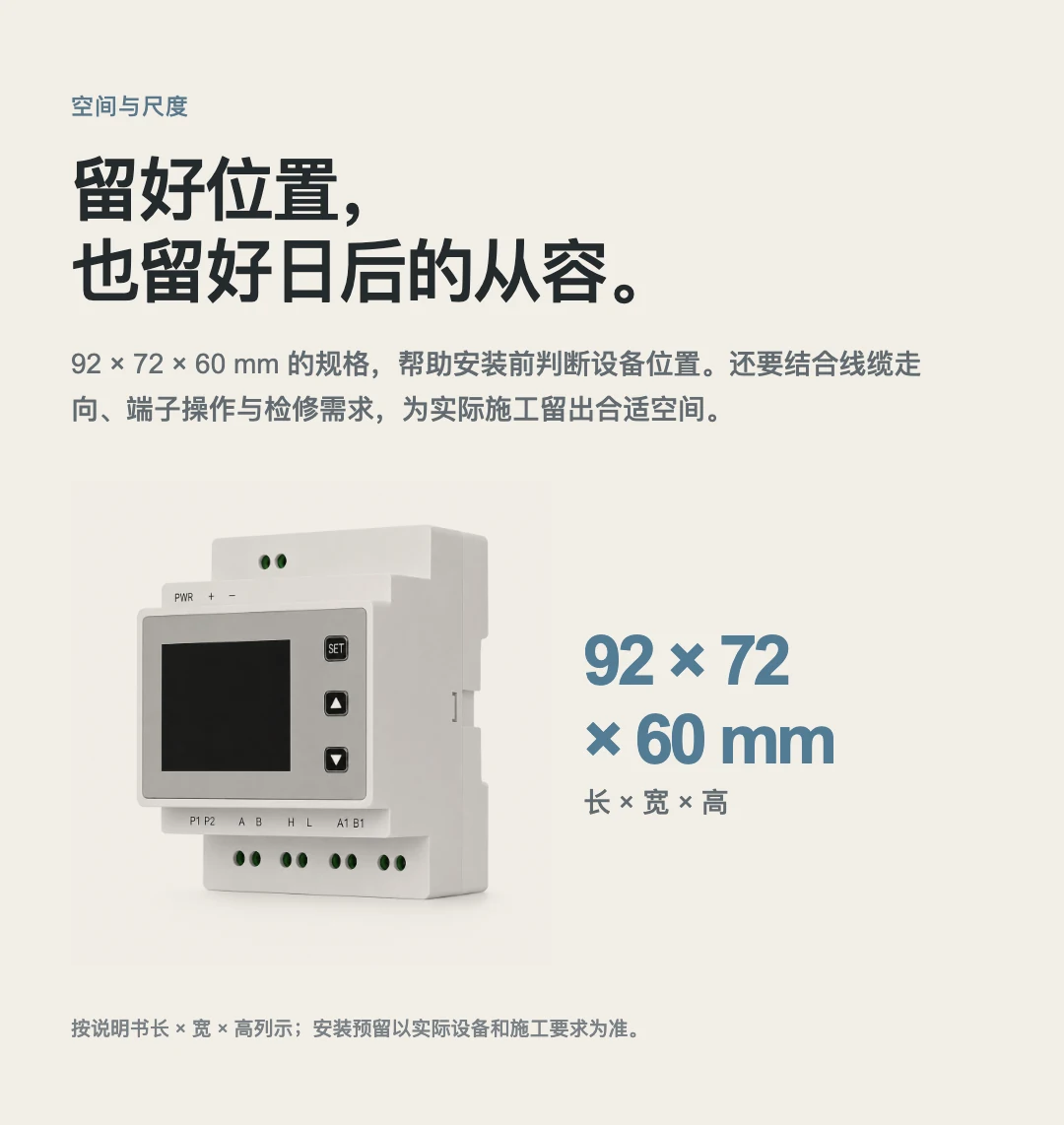

留好位置，也留好从容
92 × 72 × 60 mm 的外形规格之外，为线缆、端子操作与日后检修留出空间。

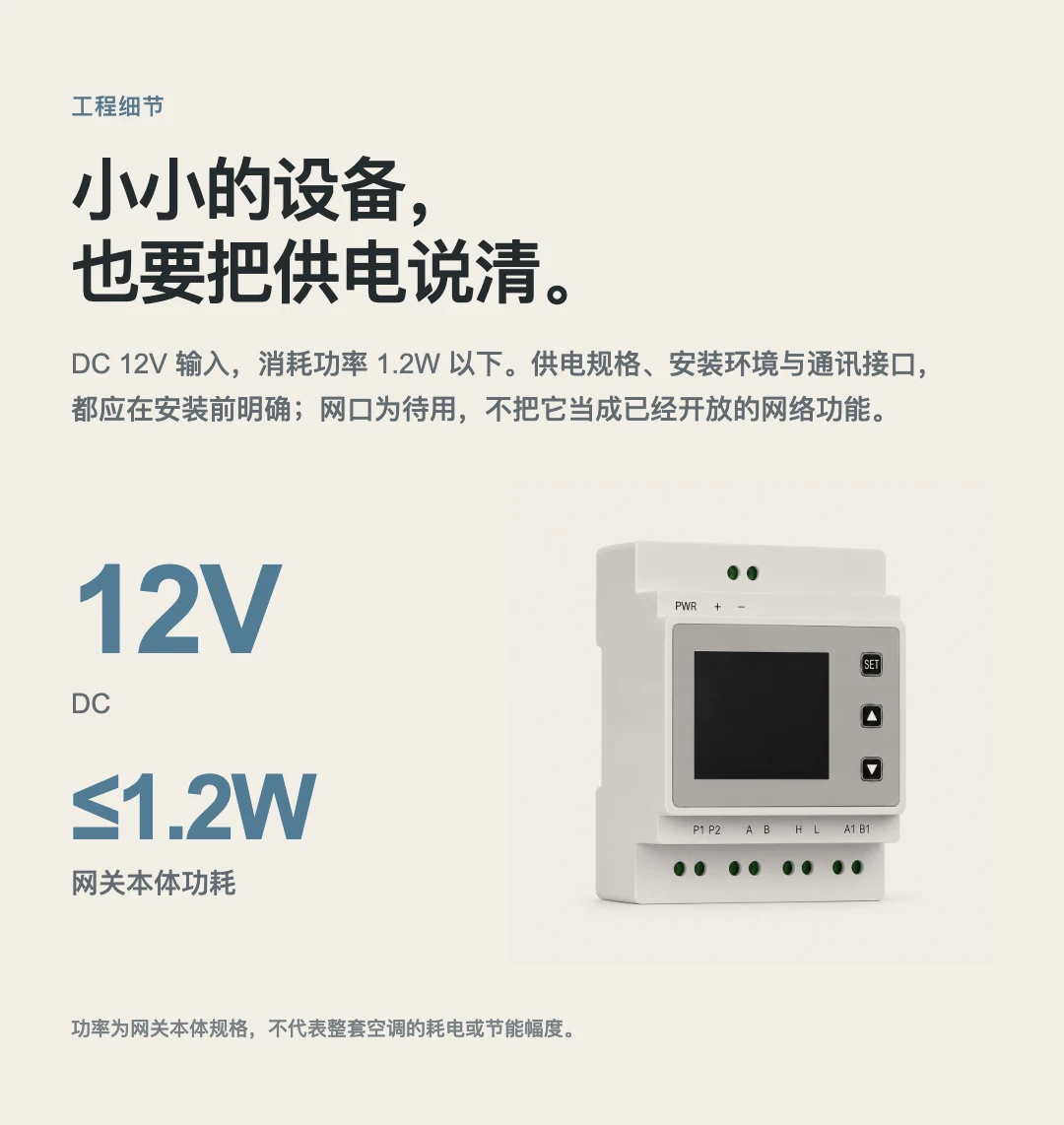

明确的供电要求，低功耗的网关本体。
按规格安排电源，让每一步安装有据可依。
JINK 中央空调网关 VRF
实际成交价格及配置，请以购买渠道与订单确认为准。

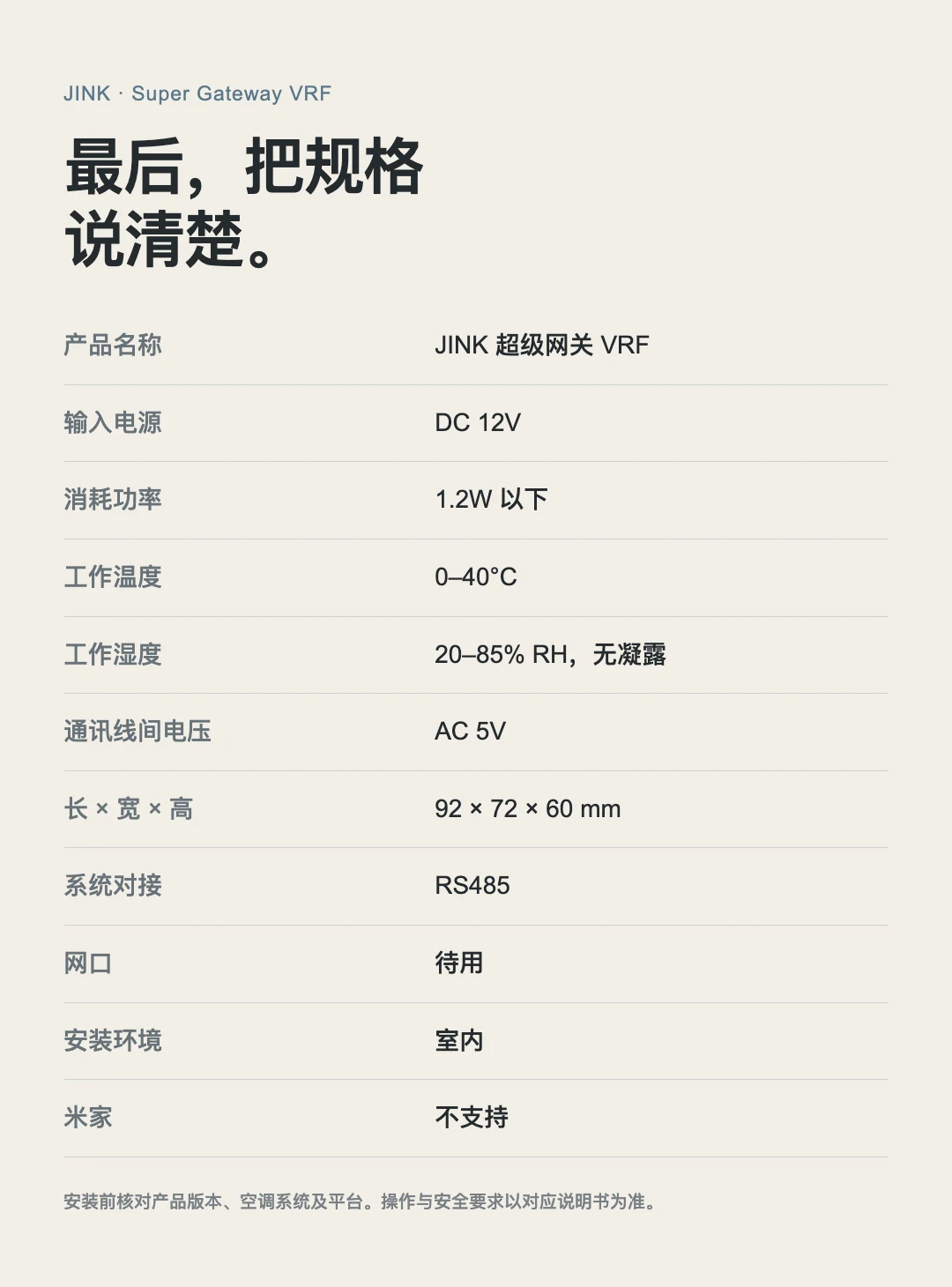

D02 · 产品规格
看清每个参数。
安心安排每一步。
为我的别墅确认方案 ↗- 产品名称
- JINK Super Gateway VRF
- 型号
- D02
- 家庭连接
- Matter over Wi-Fi
- 输入电源
- DC 12 V
- 功耗
- ≤ 1.2 W
- 外形尺寸
- 92 × 72 × 60 mm
- 工作环境
- 0–40°C · 20–85% RH，无凝露
- 空调通讯线间电压
- AC 5 V
- 系统接口
- 空调通讯端子 · RS485
- 现场操作
- LCD · SET / 上 / 下按键
- 安装方式
- 室内 DIN 导轨
- 米家
- 不支持
